SCARA搭載視覺進行精準定位，
電池片合格率提升10%

品質提升
生產性提高
PV
加工
機器人
疊焊機主要用於全自動晶矽太陽電池組件中單晶、多晶電池片的疊焊
，適用於小規格晶矽太陽電池片的串聯焊接
，電池片搬運采用SCARA機器人配合視覺進行精準定位
，采用絲網印塗膠工藝進行焊接，提高電池轉換效率，利用輸送帶加熱加快電池片焊接。

疊焊產線，主要分為：

1、激光切割
2、ECA塗覆
3、疊片
4
、排版
其中排版包含引線焊接、彙流條焊接及排版
、旁路焊帶及並聯焊帶。

根據整線工藝

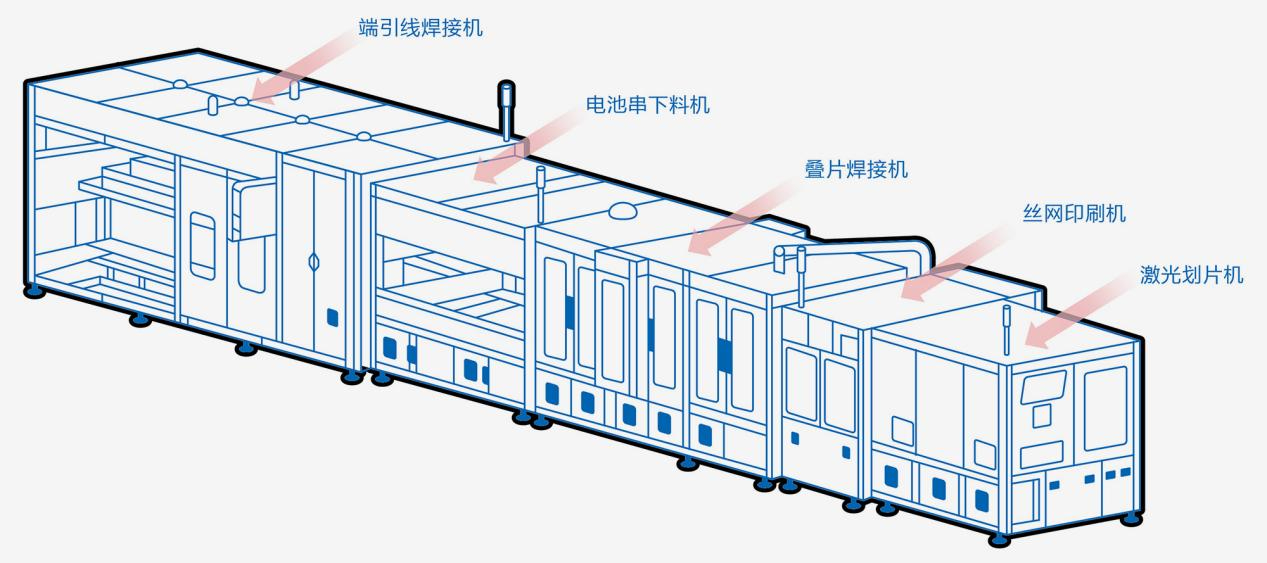

，主要分為以下設備：

1、激光劃片機（裁切）
2
、絲網印刷機（塗膠）
3、疊片焊接機（焊接）
4、端引線焊接機（引線）
5、電池串下料機（下料）
裂片部分:由進料輸送、旋轉搬運、裂片平台構成

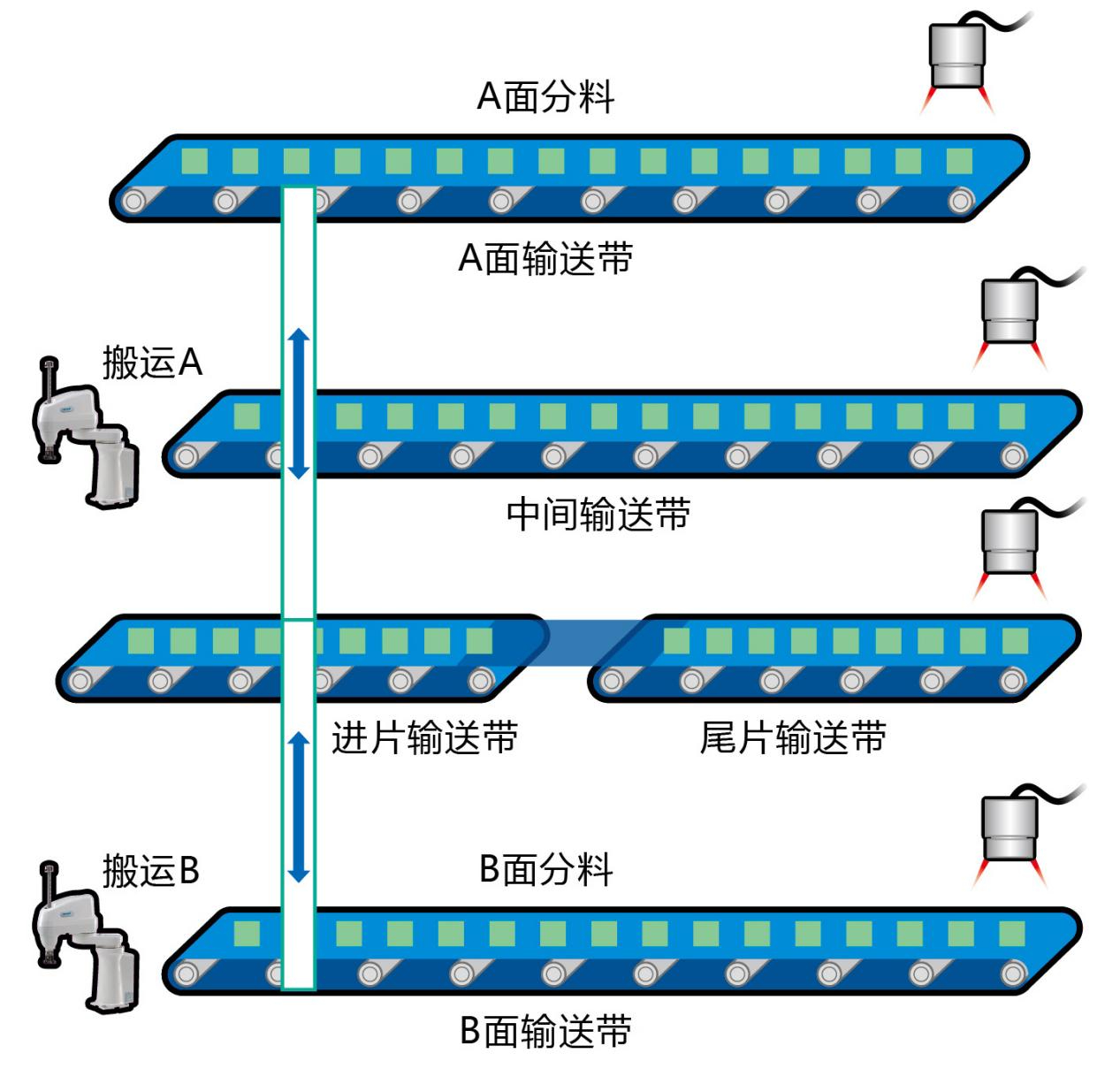

分片部分:由搬運機器人、進片輸送
、A麵輸送、B麵輸送
、中間輸送
、尾片輸送、A麵分片伺服、B麵分片伺服、間距氣缸
、整平氣缸、翻轉氣缸等構成

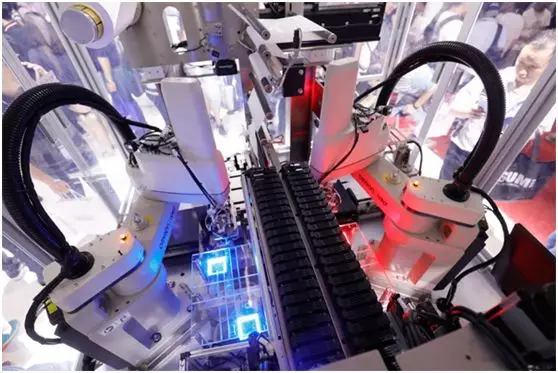

疊片部分:由3個機器人
、A麵疊片輸送、B麵疊片輸送
、燈罩部分

成品部分:由下料X軸、下料Z軸、A麵成品輸送、B麵成品輸送構成

目前普遍采用的“固定方式”，對小片太陽能電池片依次疊焊
，容易受到電池總片數、單片電池合格率、輸送定位精度等影響，造成電池片合格率降低！ 1、分片控製

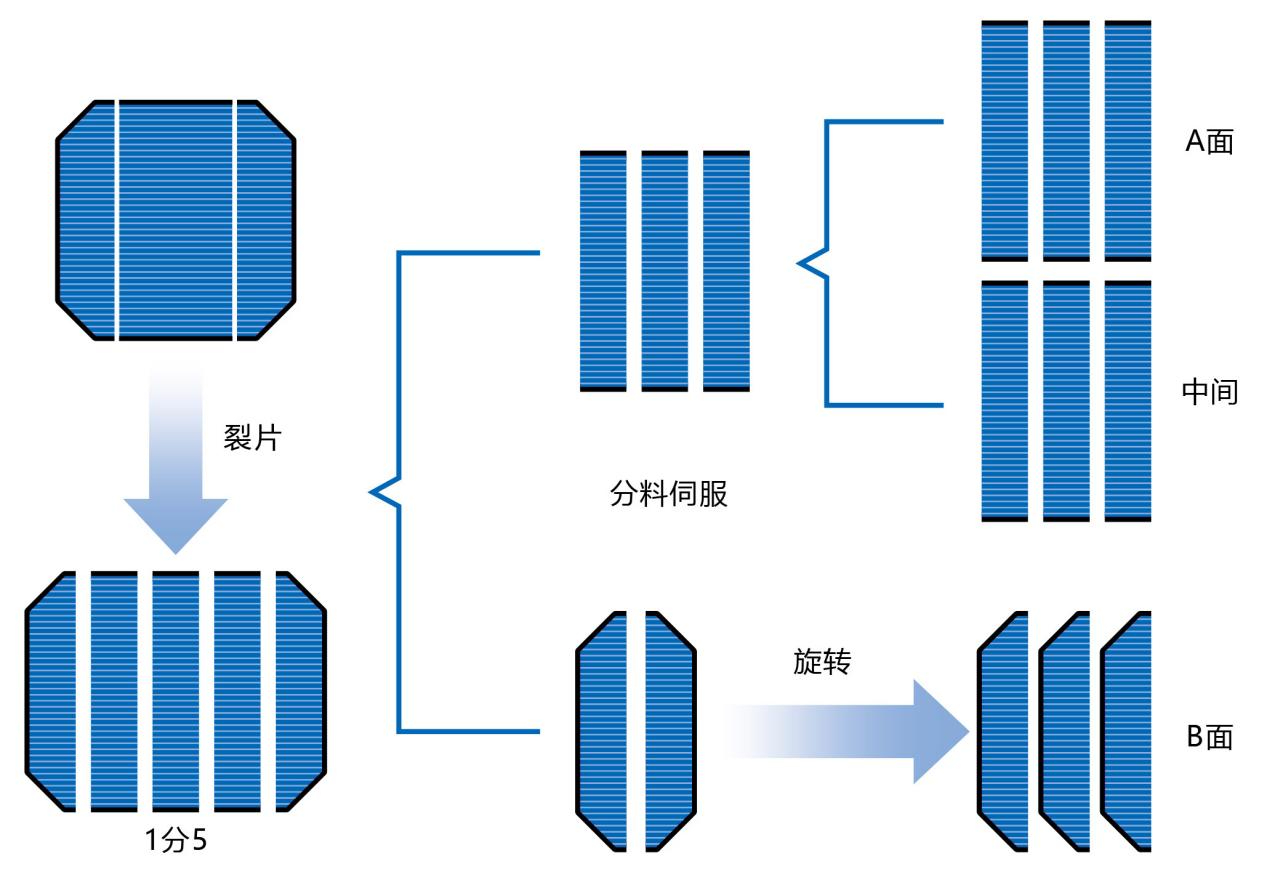

① Cobra450配合視覺係統，將裂片平台上的5小片電池片進行抓取搬運到進片輸送帶。
② 通過分料伺服對倒角片和直角片分離
，直角片進入A麵輸送帶、中間輸送帶，倒角片進入B麵輸送帶。
③ 倒角片進行旋轉，讓倒角片方向一致。
④ A麵
、B麵
、中間、尾片輸送帶安裝視覺進行物料位置檢測、OK/NG檢測。




2
、尾片控製

尾片是電池串的最後一片，進行不塗膠控製，由於A、B麵規格不同，造成三個機器人取尾片要取不同規格
，尾片數量不夠時要進行尾片增加。

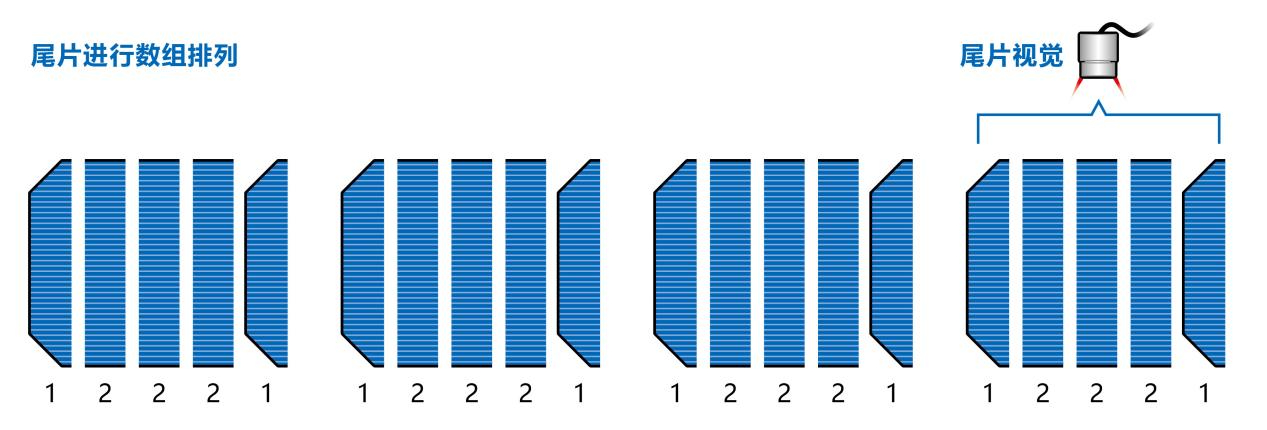

通過數組方式快速處理尾片的排列問題。包括數組生成，A麵類型檢索
，B麵類型檢索,尾片數量檢索等特有的程序模組。

3
、引線控製

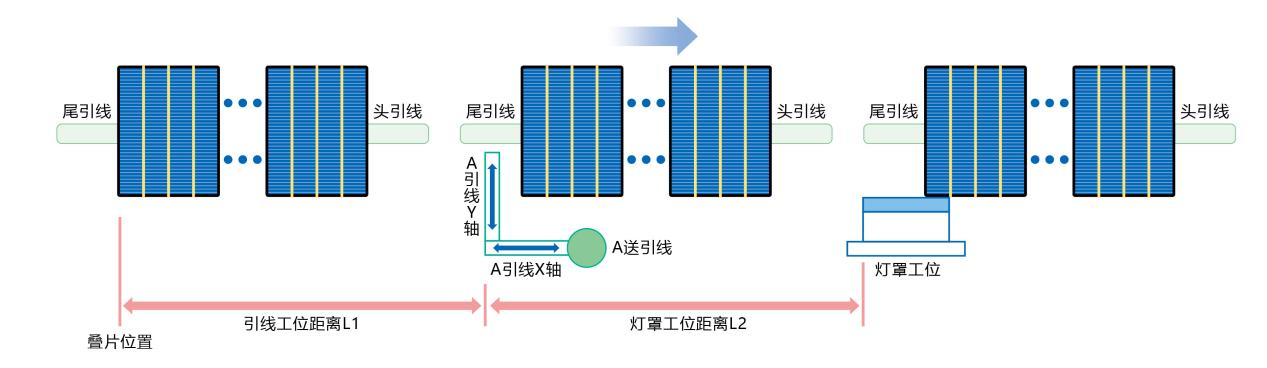

電池串首片、尾片需要增加引線，增加X，Y引線機構配合送引線伺服，對引線進行定長輸送，通過燈罩進行焊接。


采用位置數組方式進行數據記錄
，當首片或者尾片進行疊片後
，記錄輸送帶當前位置P1，形成位置數組。根據設置片寬
、重疊量、疊片數量
、空格距離等參數，對下引線、燈罩焊接的輸送帶位置進行實時判斷，引線X軸、燈罩X軸可以進行6片的位置移動
，到位後進行下引線、焊接動作。

4
、疊片控製

視覺對位置數據進行采集，再通過疊片算法，得出機器人的氣爪疊片位置。機器人EIP通訊為Byte格式，采用轉換程序模組快速和機器人實現通訊
，最後由機器人執行疊片動作。

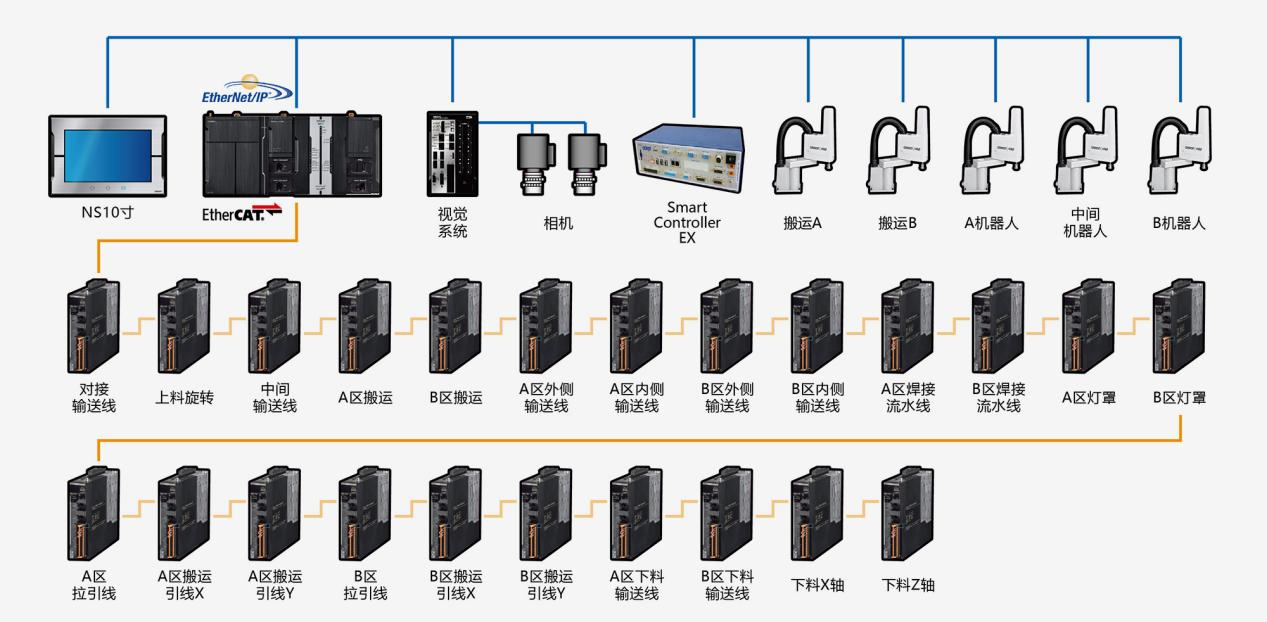

超高速視覺係統FH係列對位置數據進行采集，再通過NX1係列機械自動化控製器，自帶的疊片算法，得出機器人的氣爪疊片位置。機器人全部由擁有高負載、長臂展的歐姆龍SCARA組成
，而伺服驅動全部采用歐姆龍1S係列
，可實現對動作曲線的精準控製。

疊焊機作為太陽能電池行業的新型工藝，相比於拉焊機工藝，大大提高電能轉換效率。采用疊片算法以後


，將疊焊機的合格率提升10%
，結合視覺定位疊片精度高達±0.05mm。

速度：6000片/小時
精度：±0.2mm
合格率：88% 速度：10000片/小時
精度：±0.05mm
合格率：98%

【經營層】

提供國內尖端的電池疊片技術，大幅提升速度與合格率，行業Top競爭力！

【管理層】

• 通過視覺定位
、機器人糾偏，實現高精度疊片，品質向上。
• 多軸多機構的精確時序控製，實現整機的高速運動節拍。

【工程師層】

• 全係統由歐姆龍提供技術支援，後期維護有保障。
• 通過一款軟件對所有設備進行整合控製，縮短開發時間。

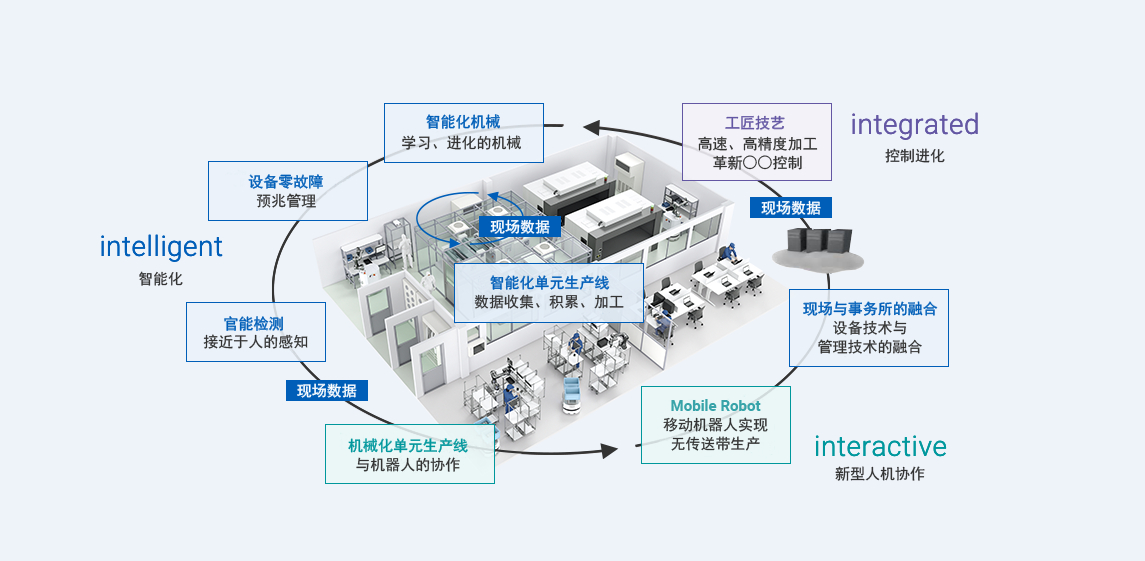

歐姆龍始終致力於解決生產中出現的課題，推動生產革新。尤其是歐姆龍智能製造理念i-Automation！中的“Integrated”（控製升級），致力於為製造業革新創出提供核心技術力
，為客戶創造更簡單更靈活的製造現場，實現高速・高精度生產，賦予生產更多智能。
